帶HLE緊湊型靜壓導軌4.0 – 用于主動控制軸系

INA直線技術部的研發項目， 第二代HLE緊湊型全靜壓導軌首次集成壓力傳感器。使用4.0功能可主動控制工件加工，使加工質量和效率得到提高。鞍板中的壓力腔內填充有滑動材料以防止碰撞發生。在最新一代的HLE-A-XL產品中， 該滑動材料已經被特殊的銅鍍層更換掉，以確保非常良好的阻尼性能。

壓力腔數據用于機床的主動調控

由于機床動態性能和功率密度的提高，動態剛性和振動阻尼的作用越來越重要。除了用阻尼滑塊RUDS結合滾子單軌導引系統RUE- E進行阻尼吸振外，舍弗勒還提供緊湊型全靜壓導軌系統HLE-A-XL。該靜壓導軌具有和標準直線導軌具有同樣的安裝尺寸，并且滑塊為集成了壓力控制閥的即裝即用型設計和完美的密封系統，能夠?qū)?ldquo;導向”和“阻尼”功能結合在一起，因此可用來替代標準的直線導軌系統。 HLE-A-XL 4.0 款采用壓阻式壓力傳感器，傳感器測量壓力腔內因加工力不同或改變而發生的壓力變化，通過這些壓力腔數據和存儲的計算法可反算工作點的三維加工力（3D-記錄）。以這種方式將HLE-A-XL用于機床的主動調控。另外，通過在計算程序中計入運動部件的位移量，以計算模型為基礎算出所有滾動軸承元件的剩余壽命。

產品系列中添加X-life品質的第二代緊湊型靜壓導軌HLE-A-XL，可使機床制造商在保留原有機器設計的同時實現不同的機床性能等級。HLE-A-XL可同時提供極佳的阻尼性能與高動態剛性。對于終端客戶來說，這意味著更高的切削速率，更佳的表面品質和更長的刀具壽命。用4.0功能集成壓力傳感器，未來可主動控制工件加工，使加工質量和效率得到提高。

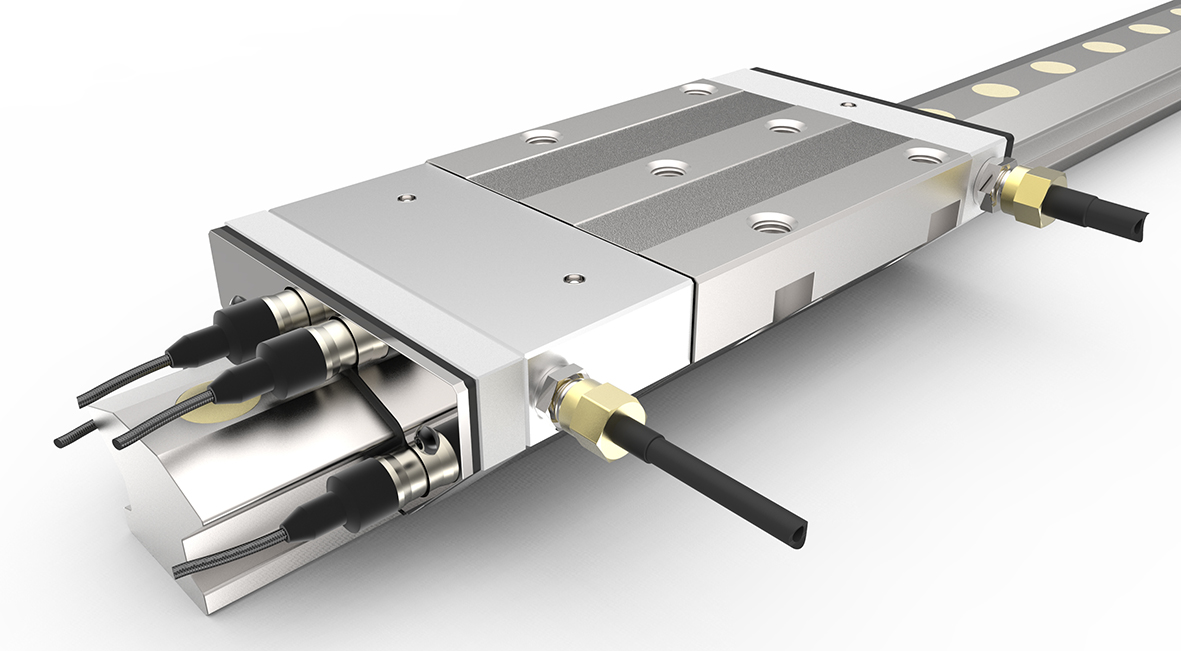

緊湊型靜壓HLE-A-XL集成壓力傳感器
