舍弗勒集成軸承技術在醫療領域的應用

舍弗勒集成軸承技術在醫療領域的應用

滾動軸承、直線導引系統和驅動單元必須滿足高精度、運行平穩和安全可靠性高等要求——無論是應用在C型臂、病床、手術臺或醫用吊塔系統。舍弗勒在醫療領域軸承應用擁有豐富經驗，旗下有INA、FAG、IDAM以及Barden等知名軸承品牌，能提供多種產品用于醫療技術領域中的所有運動部件和系統，在全世界處于領先水平，是理想的產品開發合作伙伴和供應商。在2014國際醫療制造業配件、零件及原材料展覽會（COMPAMED）上，舍弗勒集團展出了獨具創新且經過驗證的解決方案，既可滿足醫療技術應用高品質和安全性的要求，同時兼具更高的可靠性和靈活性，并能擴展醫療設備的潛在應用范圍。

集成測量系統軸承單元 ：工業4.0解決方案

能即時安裝的FAG SIMTUS系統專門開發用于CT設備，在改進X射線成像質量的同時使掃面速度變得越來越快。FAG SIMTUS為專用集成機電轉向裝置系統，F(xiàn)AG 航空航天部門將電動直驅系統集成在軸承上，提供完整且易于安裝的整體解決方案，完全滿足醫院和放射學診療中所采用的計算機輔助成像程序的嚴格要求。集成在軸承上的高分辨率測量系統有助于計算機斷層掃描成像程序運行。

FAG SIMTUS的優勢在于，高轉速使掃描時間大大縮短，高精度使成像質量更為清晰，對運動中的器官如跳動的心臟進行掃面從而獲得清晰的圖像成為可能，同時系統操作時噪音低。

整個直驅系統的驅動單由IDAM（INA驅動與機電技術有限公司）提供，航空航天事業部提供其它機械零部件及特殊開發的軸承單元，并完成最終的裝配工作。電氣接口及機械結構安裝接口可根據客戶的高精度、高剛性等要求進行設計開發。

電動升降柱：用于C型臂即時安裝的完整解決方案，滿足更高要求

電動升降柱的特點在于其高品質及精準的導向。升降柱的特點是堅固且結構緊湊的設計，可安全、可靠、連續地提升幾百公斤的重物。這一結構緊湊的機電系統根據醫療技術中使用的C型臂嚴格要求進行設計，同時也可方便地加以調整以適應其他工業應用的需求。升降柱以完整且便于安裝的單元裝置的形式進行交貨，可非常容易地接入到新系統或原有系統中。

此升降柱系統在內部布置了兩個高性能的線性導引系統，可確保高精密、重復性精度高的導引品質。升降柱行程的終點位置安裝限位開關進行位置反饋，系統采用一個24 V直流無刷電機作為驅動。

直線產品在病床及手術臺設備上的應用

病床、手術臺以及牙科診療椅，都要求盡可能最大的靈活度以及高的牢固性。INA線性導向系統正是上述情況的完美解決方案。KUVE-B和KUSE線性循環球軸承和導軌組件在此高要求的情況下尤為適用。這兩個系統分別擁有4排和6排滾動體，具有極高的承載能力。線性循環球軸承和導軌組件專門設計用于各種高荷載的運送，確保在質量、荷載能力、運行特性和安全性方面的所有要求都得以滿足。

醫用吊塔用軸承：運行順暢，具備高荷載能力和低噪音水平

現代手術室的特征在于確保人員調配和使用裝置的靈活性。從安全性和清潔度方面的考慮，以往在手術室地面上敷設線纜的做法無法滿足要求，但一臺手術中所使用的裝置的數量卻在不斷增加。那么，所有這些屏幕、醫療裝置、計算機和線纜都放到哪里呢？解決方案是，使用帶有旋臂的吊塔系統用以裝載這些設備，同時也使得靈活、獨立的定位成為可能。上述的吊塔系統必須能夠滿足高承載、易于移動且可為電源線（電力、氧氣、數據等）提供充足的空間等特點。AXS軸向角接觸滾子軸承尤為適合此應用。這種軸承是成對布置，可承受高載荷及高的彎矩載荷，并可確保平滑運行和低噪音運動。軸承橫截面較小使得軸承單元高度低的同時內徑大，為懸臂預留足夠的空間來通過各種的電源及信號線。 AXS軸向角接觸滾子軸承同時提供一個集成的機電剎車單元。這一剎車系統使用彈簧將平板零件與摩擦片壓緊，從而確保在無電流通過的情況下軸承單元處于剎車狀態。也就是說，吊塔是被牢固地鎖定不能轉動。當通電之后，電磁體的磁力將平板零件與摩擦片分離，吊塔可以進行轉動，從而可以輕松地改變位置。

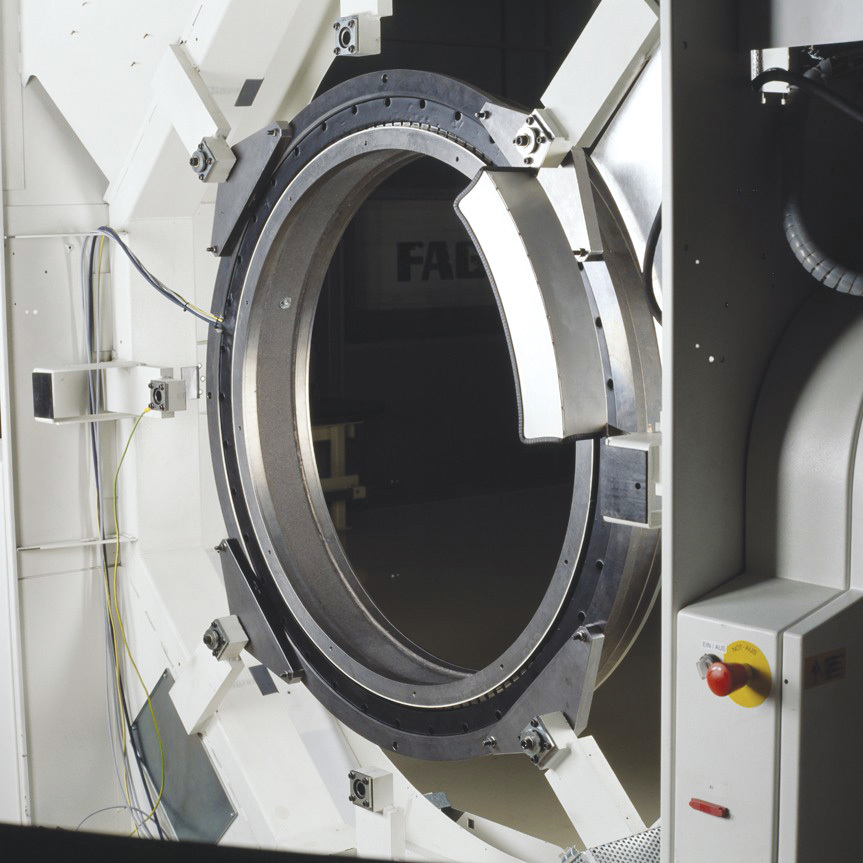

即時安裝的 FAG SIMTUS 系統，專門開發用于計算機斷層掃描，可明顯縮短X射線掃描時間，提升成像品質。

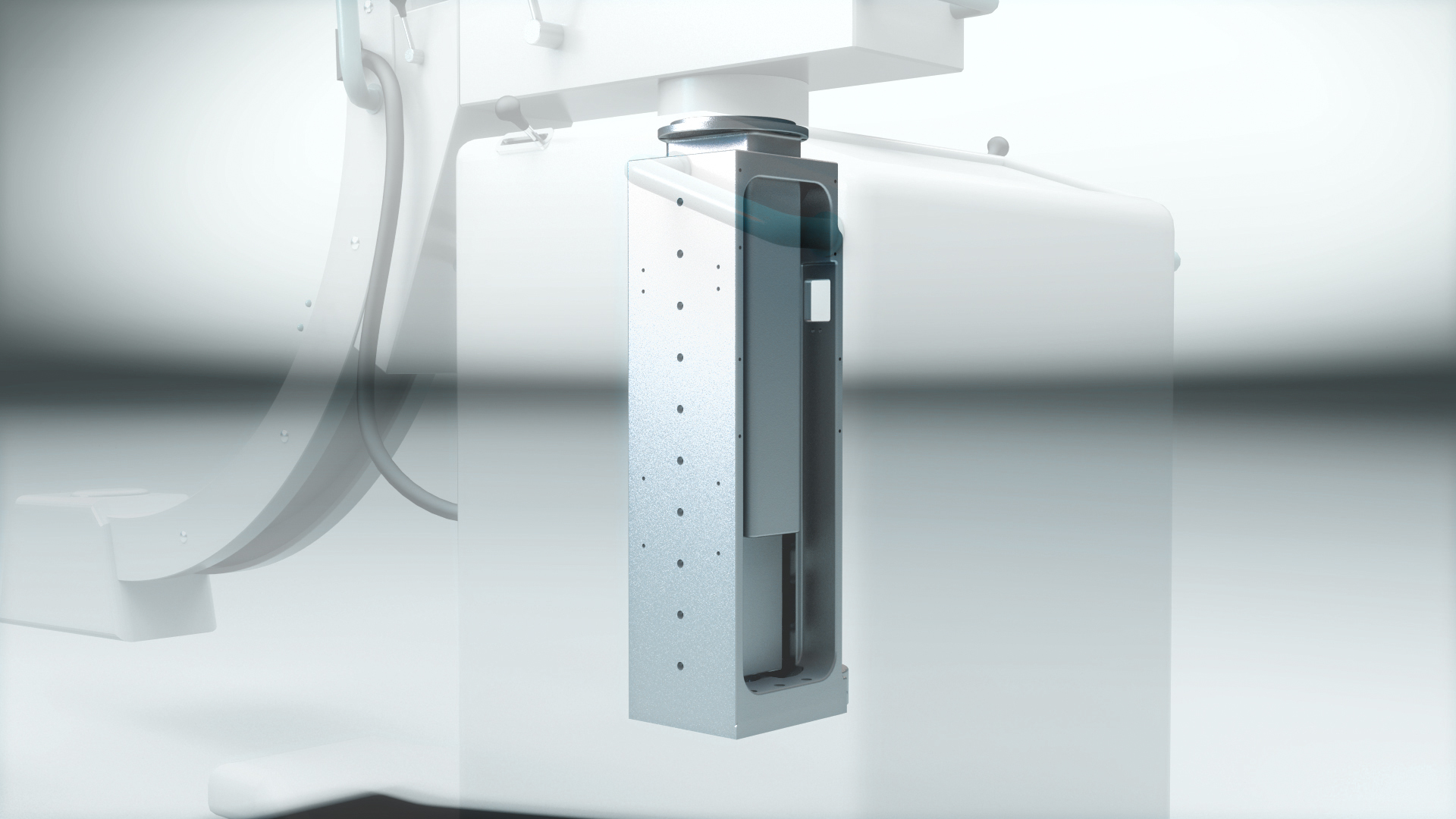

電動升降柱具備運行及重復精度高的導引品質。

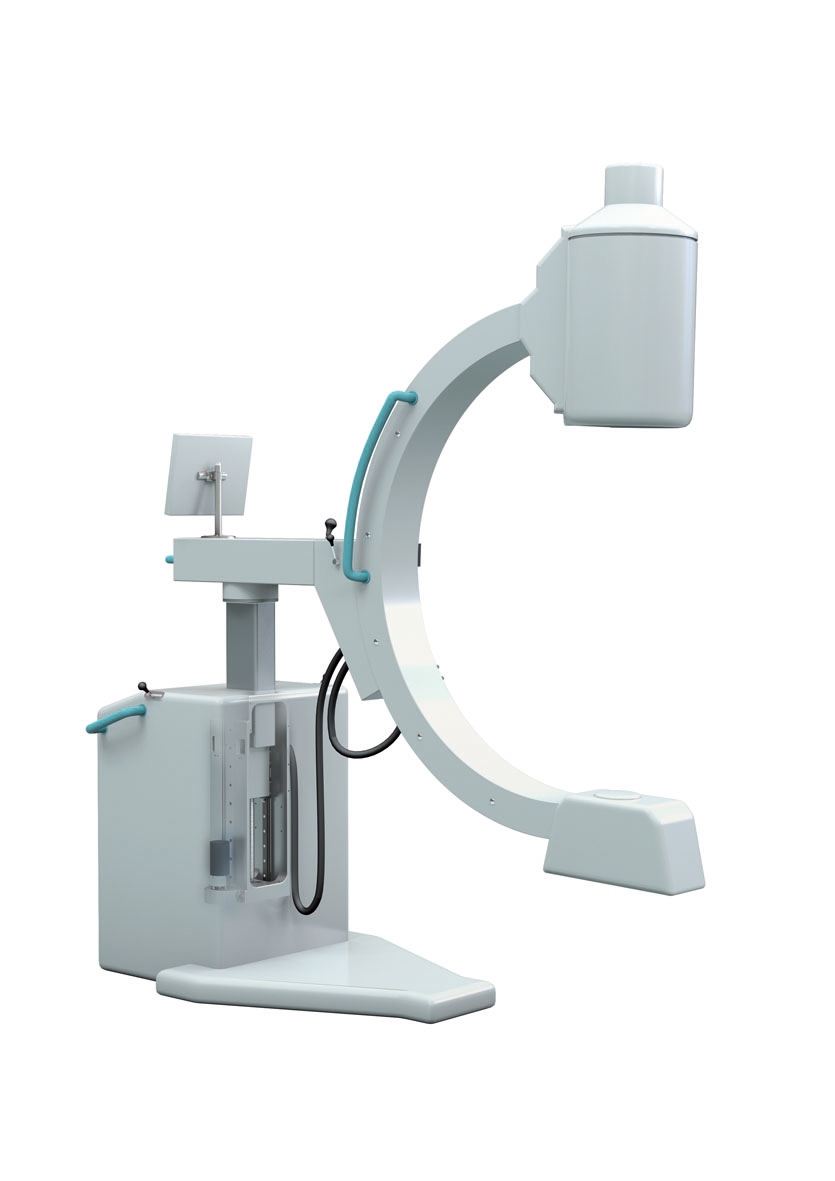

電動升降柱是結構緊湊的機電系統，其設計可滿足醫療設備C型臂的嚴格要求，同時也可很方便地加以調整以適應其他工業應用的需求。

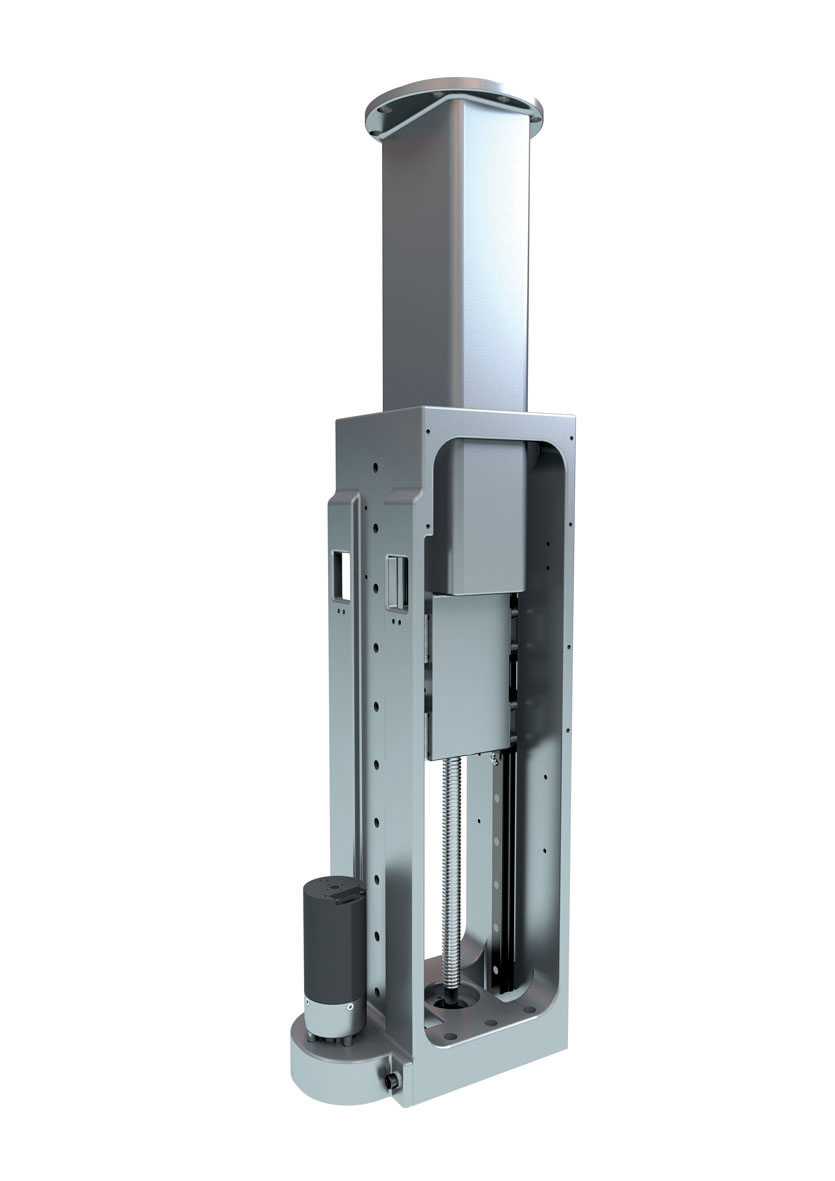

電動升降柱具有強壯且結構緊湊的設計，可安全、連續、可靠地提升幾百公斤的荷載。

KUVE-B四排直線循環球軸承和導軌組件，確保了病床的高實用性和舒適性。

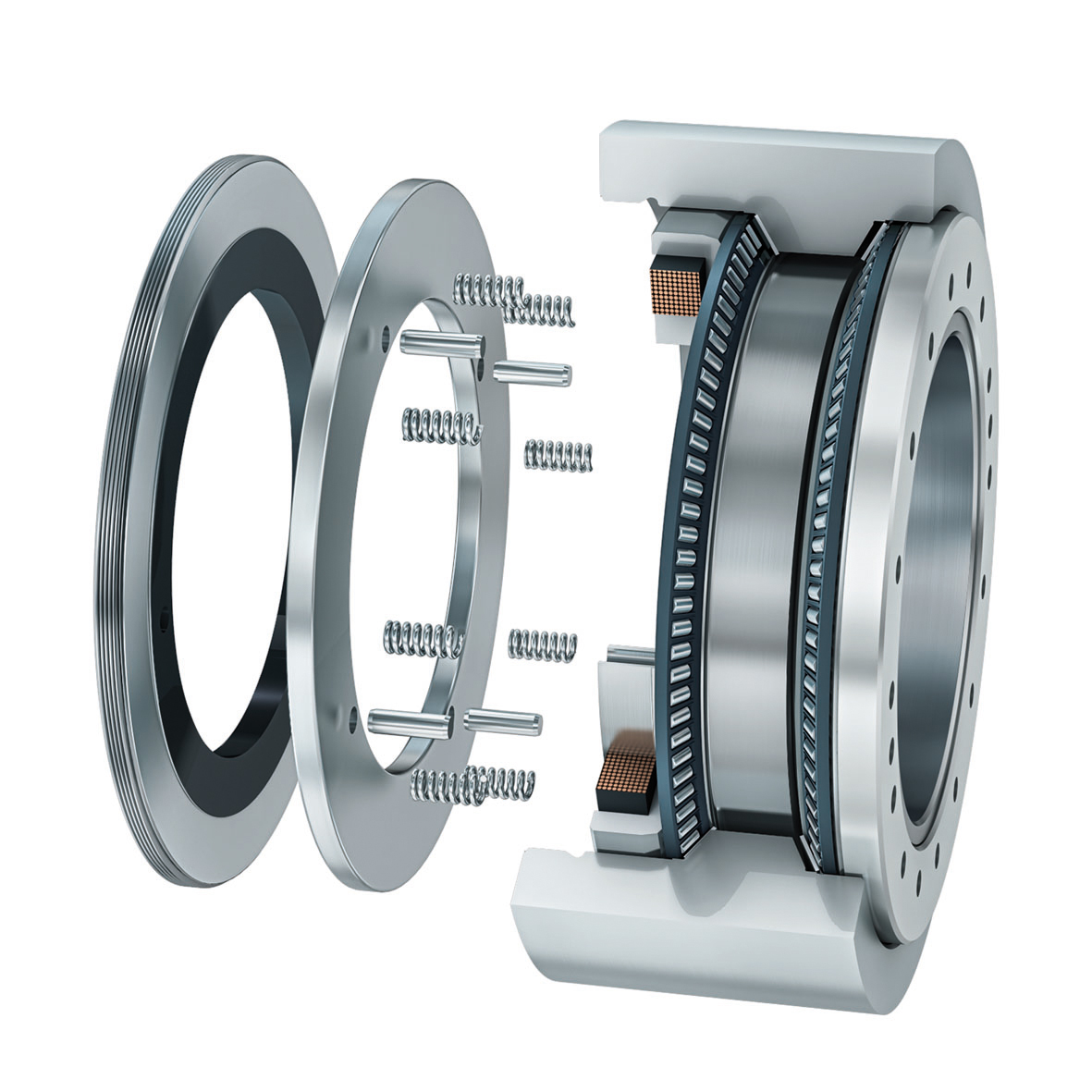

集成電磁剎車系統的AXS軸向角接觸滾子軸承單元。

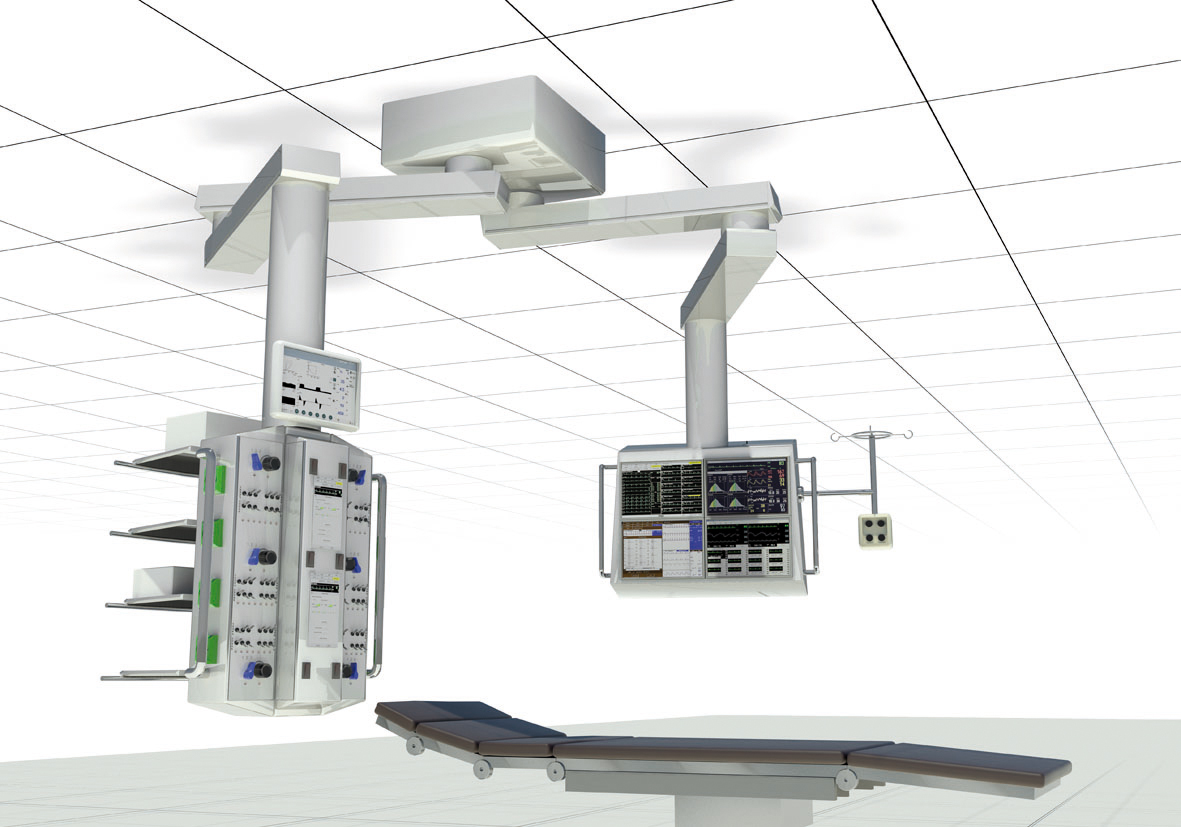

采用具備集成機電制動器的軸承單元，各種醫學裝置、計算機以及屏幕都可移動到符合人體工程學的理想位置 — 可靠且可獨立操作。
